產品名稱：HNPJF-1500B型變壓器局放在線監測系統
1.概述
油浸式紙變壓器絕緣結構中的某些部位受到了過高的電場強度作用會發生局部放電。例如：匝絕緣的導線表面有尖角、毛刺，或者油箱及某些金屬結構件出現尖角等。此外，線匝間、線匝與墊塊接觸處，均存在“楔形”油隙，其擊穿強度較低，在工藝上對這些部位處理不當，也會產生局部放電。故障統計數據表明：變壓器絕緣故障常常起源于局部放電造成的油紙絕緣老化。HNPJF-1500B型超高頻法變壓器局部放電監測裝置，克服了傳統的脈沖電流法測量頻率低、頻帶窄的缺點，通過安裝在變壓器放油閥或者人孔蓋板上的超高頻傳感器對變壓器內部的局部放電現象進行實時的在線監測，監測到的局部放電信號通過高頻電纜線實時傳輸?shù)浆F(xiàn)場信號處理系統，對監測信號進行降頻、變頻、抽樣、比較、除干擾等處理判定，形成運行局放量風險評估報告，直接上傳到現場后臺監控系統或者遠傳到遠程監控中心。
相關安全法規：
Q/GDW534-2010《變電設備在線監測系統技術導則》6.2中建議220KV及以上GIS和變壓器可配置內置式超高頻傳感器，以滿足運行中開展局部放電帶電檢測需要。對局部放電檢測異常的，宜配置局部放電在線監測裝置進行連續跟蹤監測。
GB/T 7354-2003《局部放電測量》及DL/T 356-2010 《局部放電測量儀校準規范》等均對局部放電檢測設備的相關參數及功能有詳盡描述。
2.技術參數
人孔、手孔或油閥式超高頻傳感器 | 采集頻率 | 300 MHz～2000MHz |
靈敏度 | 10PC | |
阻抗匹配 | 50歐姆 | |
測量范圍 | 10PC-10000PC | |
接 口 | N型 | |
外殼材料 | 不繡鋼、鋁、鐵合金等 | |
工作溫度范圍 | 10℃～230℃ | |
防護等級 | IP65 | |
噪音傳感器 | 采集頻率 | 300 MHz～3000MHz |
靈敏度 | 10PC | |
安裝方式 | 磁鋼吸附在變壓器周邊 | |
阻抗匹配 | 50歐姆 | |
輸出接頭 | N型 | |
局放IED | 電 源 | AC 220V / 50Hz（±10%） |
采集頻率 | 500 MHz～1500MHz | |
IED通道 | 4個 | |
通信 | 485或者IEC61850 | |
運行環境 | -25℃～+70℃、5%～100%RH | |
接口 | N型 | |
現場監控柜（選配） | 電 源 | AC 220V / 50Hz（±10%） |
漏電保護 | 漏電電流大于10mA自動保護 | |
結構 | 不銹鋼噴塑，7035B（室外，IP56） | |
尺寸 | 800×600×1500 | |
安裝 | 膨脹螺絲安裝 | |
電源顯示 | AC220V電壓數碼表頭顯示 | |
后臺處理系統 | 服務器 | 研華510系列工控機+戴爾19顯示器 |
安裝機柜 | 可選 | |
熱交換機 | 可選 | |
客戶軟件 | 遠程控制軟件、遠程監控分析軟件 | |
通訊協議 | RS485、TCP/IP、IEC61850 |

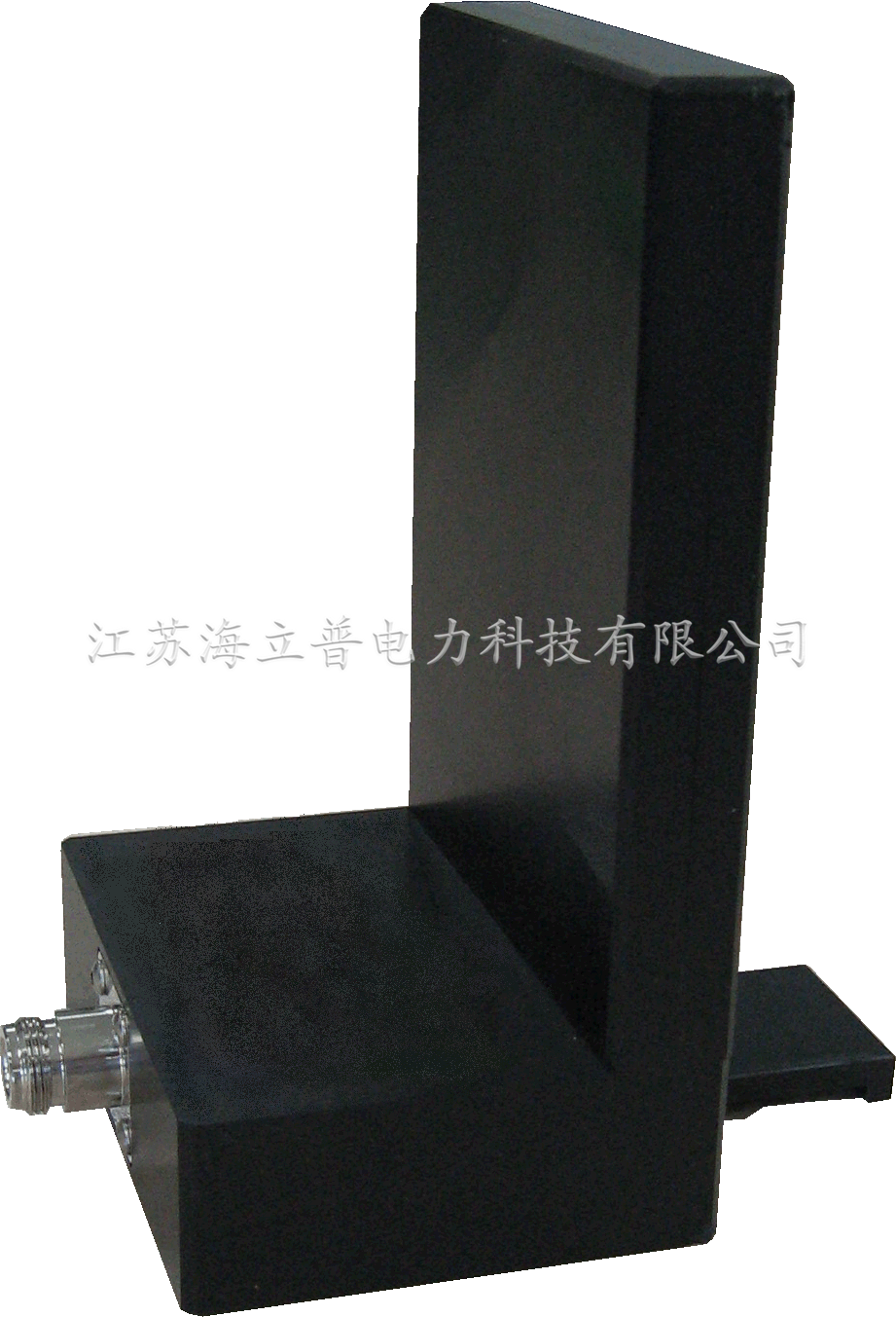

背景噪音傳感器

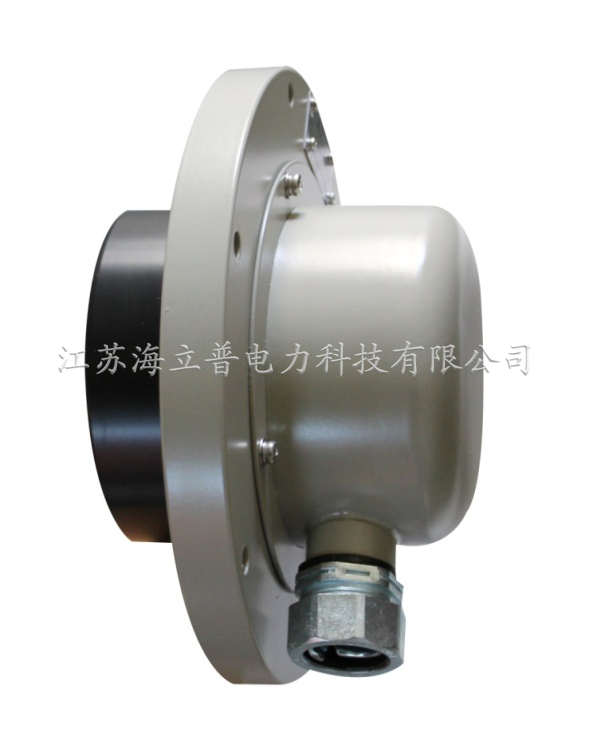

人孔式超高頻傳感器

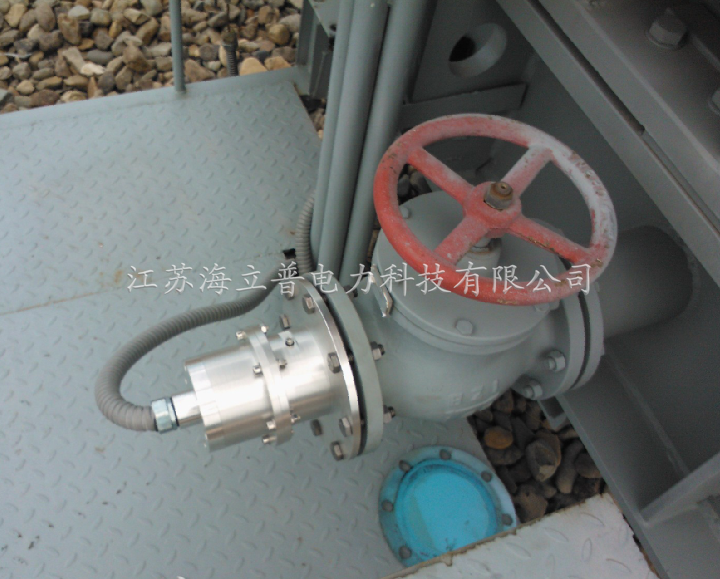

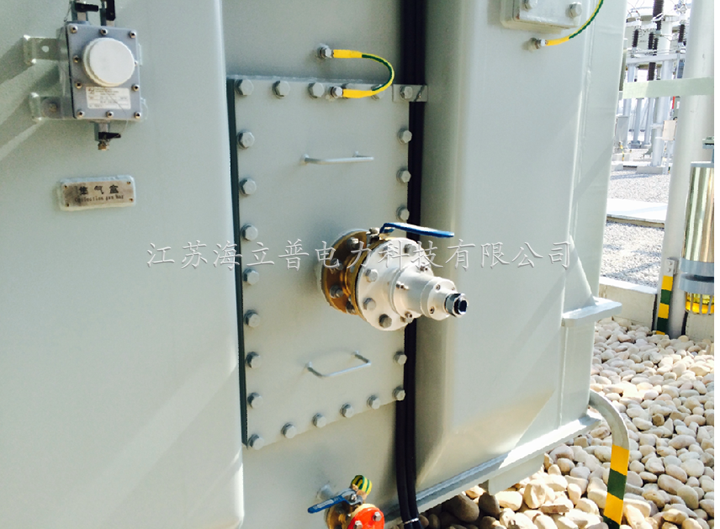

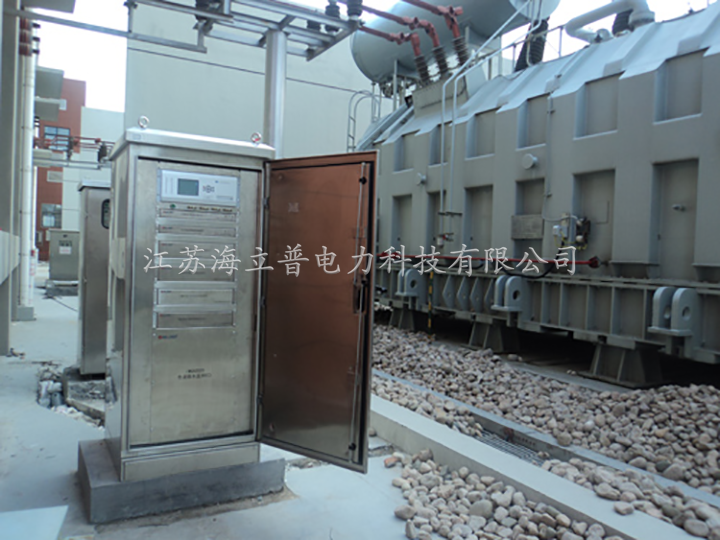

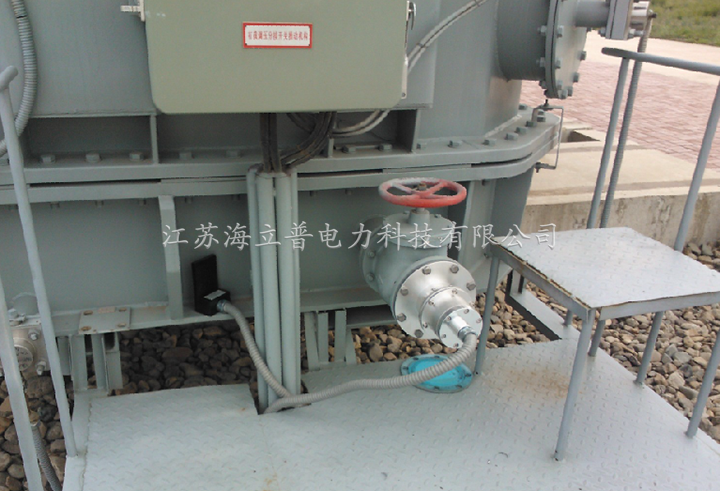

3.現場安裝圖

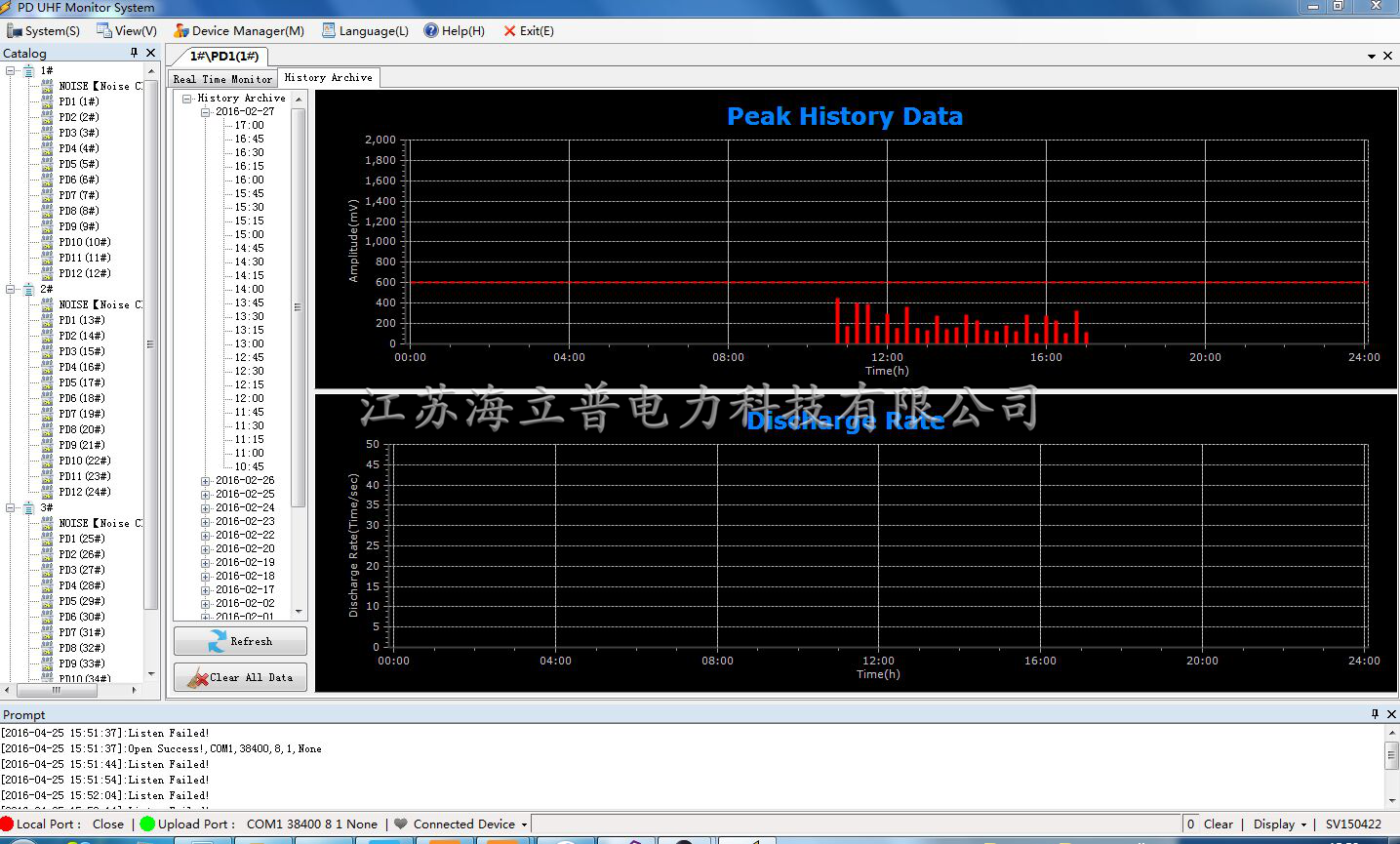

4.現場監控軟件
